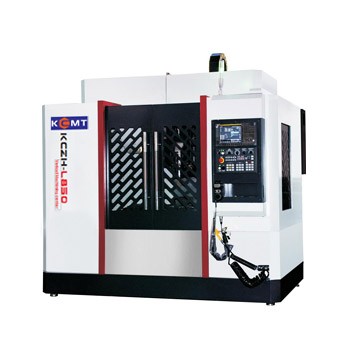

兩軸線軌系列立式加工中心主要技術參數
|
|||||
|
單位：mm 機型 |
KCZH-L650 |
KCZH-L850 |
KCZH-L850B |
KCZH-L1060 |
KCZH-L1270 |
|
工作臺面尺寸 |
500×800 |
500×1000 |
550×1000 |
600×1300 |
700×1360 |
|
左右行程(X) |
600 |
800 |
800 |
1000 |
1200 |
|
前后行程(Y) |
500 |
500 |
500 |
600 |
700 |
|
上下行程(Z) |
500 |
500 |
500 |
600 |
600 |
|
主軸中心至立柱導軌距離 |
560 |
560 |
599 |
655 |
785 |
|
主軸端面至工作臺面距離 |
110-610 |
110-610 |
160-660 |
70-670 |
87-687 |
|
工作臺T型槽（數目-尺寸×間距） |
3-18×144 |
5-18×90 |
5-18×100 |
5-18×100 |
5-18×122 |
|
主軸錐孔 （型號/安裝尺寸） |
BT40/ ?130 |
BT40/ ?150 |
BT40/ ?150 |
BT40/ ?150 |
BT50/ ?155 |
|
主軸轉速 |
8000rpm |
8000rpm |
8000rpm |
8000rpm |
8000rpm |
|
X.Y.Z軸滾珠絲桿規格 |
4012 |
4012 |
4516/4516/4512 |
4012 |
5010 |
|
X.Y.Z軸快速移動速度（m/min） |
24、24、18 |
24、24、18 |
24、24、18 |
24、24、18 |
24、24、18 |
|
定位精度 |
+0.008 |
+0.008 |
+0.008 |
+0.008 |
+0.008 |
|
重復定位精度 （mm） |
+0.005 |
+0.005 |
+0.005 |
+0.005 |
+0.005 |
|
X軸線軌規格 |
MSA35LA |
MSA35LA |
MSA35E |
MSA45LA |
MSA55LS |
|
Y軸線軌規格 |
MSA35LA |
MSA45LA |
MSA45A |
MSA55LA |
MSA45LS（四軌） |
|
Z軸線軌規格 |
滑動導軌 |
滑動導軌 |
滑動導軌 |
滑動導軌 |
滑動導軌 |
|
X.Y.Z電機聯接方式 |
直聯 |
直聯 |
直聯 |
直聯 |
直聯 |
|
推薦選用主電機參數（功率KW） |
5.5 |
7.5 |
7.5 |
7.5 |
11~15 |
|
床身墊塊高度 |
30 |
30 |
30 |
50 |
30 |
|
工作臺承重 |
350 Kg |
450 Kg |
600 Kg |
800Kg |
1000Kg |
|
機重約 |
4.5T |
5T |
6T |
8T |
9T |
|
外形尺寸 |
2400*2200*2500 |
2700*2500*2750 |
2700*2500*2750 |
3300*2650*2850 |
3600*3000*2750 |
|
兩軸線軌系列立式加工中心主要技術參數 |
|||||
|
單位：mm 機型 |
KCZH-L1370 |
KCZH-L1580 |
KCZH-L1690 |
KCZH-L1890 |
KCZH-L1890B |
|
工作臺面尺寸 |
700×1500 |
800×1700 |
900×1800 |
900×2000 |
900×2000 |
|
左右行程(X) |
1300 |
1500 |
1600 |
1800 |
1800 |
|
前后行程(Y) |
700 |
800 |
900 |
900 |
900 |
|
上下行程(Z) |
700 |
700 |
600 |
600 |
720 |
|
主軸中心至立柱導軌距離 |
757 |
810 |
950 |
950 |
950 |
|
主軸端面至工作臺面距離 |
190-890 |
130-830 |
160-760 |
160-760 |
160-880 |
|
工作臺T型槽（數目-尺寸×間距） |
5-18×135 |
5-22×140 |
5-22×165 |
5-22×165 |
5-22×165 |
|
主軸錐孔 （型號/安裝尺寸） |
BT50/ ?155 |
BT50/ ?155 |
BT50/ ?190 |
BT50/ ?190 |
BT50/?190 |
|
主軸轉速 |
8000rpm |
8000rpm |
8000rpm |
8000rpm |
8000 |
|
X.Y.Z軸滾珠絲桿規格 |
5010 |
6310、6310、5010 |
5512 |
5512 |
5512 |
|
X.Y.Z軸快速移動速度（m/min） |
24、24、18 |
20、20、15 |
20、20、15 |
20、20、15 |
20、20、15 |
|
定位精度 |
+0.008 |
+0.008 |
+0.008 |
+0.008 |
+0.008 |
|
重復定位精度 （mm） |
+0.005 |
+0.005 |
+0.005 |
+0.005 |
+0.005 |
|
X軸線軌規格 |
MSA45LS(三滑塊) |
MSA55LS(三滑塊) |
MSA55LS(三滑塊) |
MSA55LS(三滑塊) |
MSA55LS(三滑塊) |
|
Y軸線軌規格 |
MSA45LS（四軌） |
MSA45LS（四軌） |
MSA45LS(四軌) |
MSA45LS(四軌) |
MSA45LS(四軌) |
|
Z軸線軌規格 |
滑動導軌 |
滑動導軌 |
滑動導軌 |
滑動導軌 |
滑動導軌 |
|
X.Y.Z電機聯接方式 |
直聯 |
直聯 |
直聯 |
直聯 |
直聯 |
|
推薦選用主電機參數（功率KW） |
11~15 |
15 |
15~18.5 |
15~18.5 |
15~18.5 |
|
床身墊塊高度 |
30 |
65 |
30 |
30 |
26、30、30 |
|
工作臺承重 |
1000Kg |
1500Kg |
1600 Kg |
1600 Kg |
1600Kg |
|
光機凈重約 |
10T |
12T |
13T |
14T |
14T |
|
外形尺寸 |
3700*3000*3100 |
4300*3200*3300 |
4400*3500*3400 |
4600*3600*3500 |
4600*3600*3500 |
機床特點：
l X/Y軸采用P級精度滾柱型高速導軌，實現零件加工時的快速位移；
l Z導軌均采用矩形硬軌與耐磨貼塑軟帶組合的結構形式，矩形硬軌的表面硬度應保持在HRC48以上；導軌強度好，可保障重切削時整體結構穩定性；
l 臺灣原裝刀臂式刀庫BT40-24T,刀庫容量滿足常用加工所需；
l 采用10L儲氣罐，在氣壓不足或起源異常時保障刀庫正常執行換刀程序。
l 機床總體結構布局的剛性設計技術與大型部件快速移動的控制技術，保證機床的精度和穩定可靠性。
適用領域：汽車、家電、五金零部件、模具。
